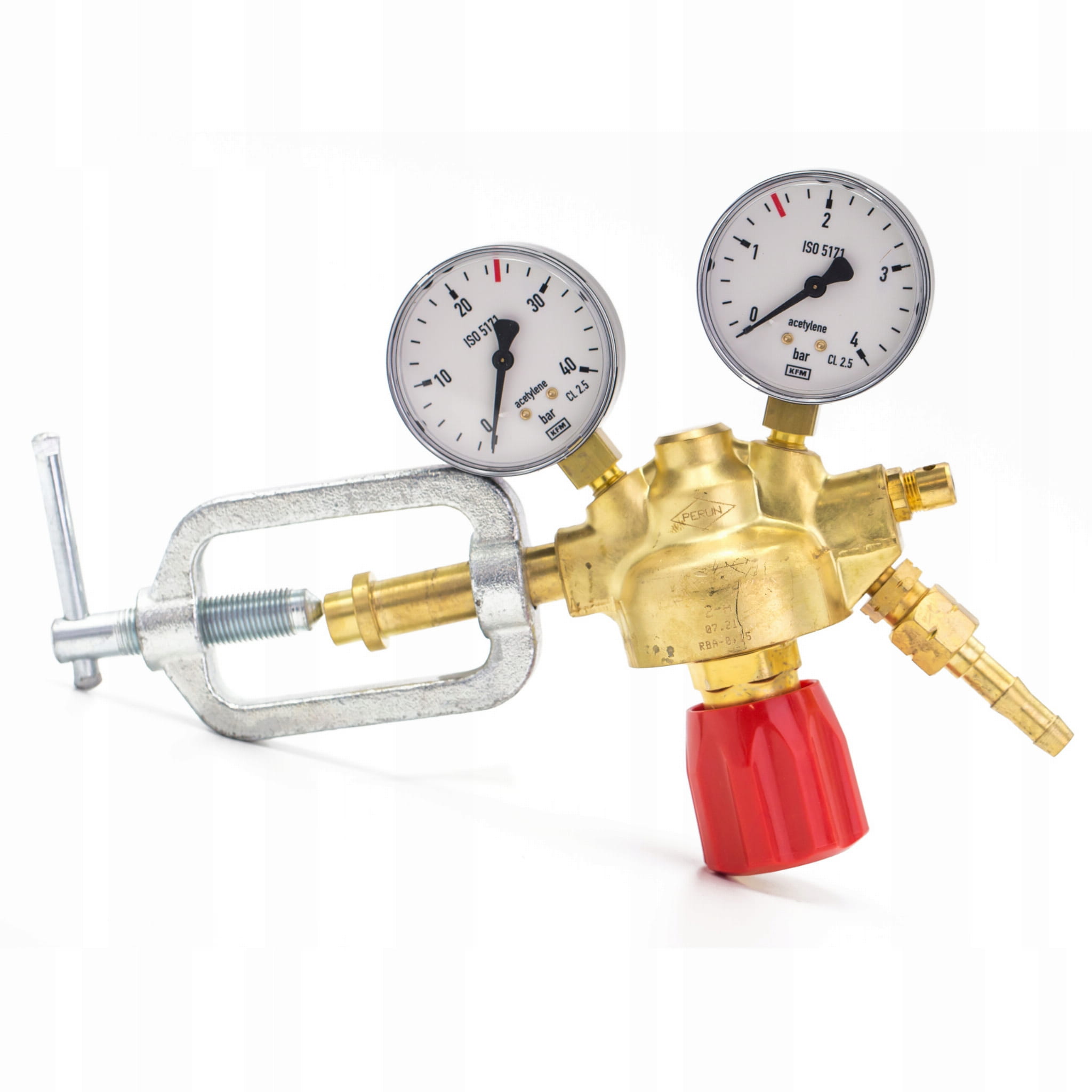

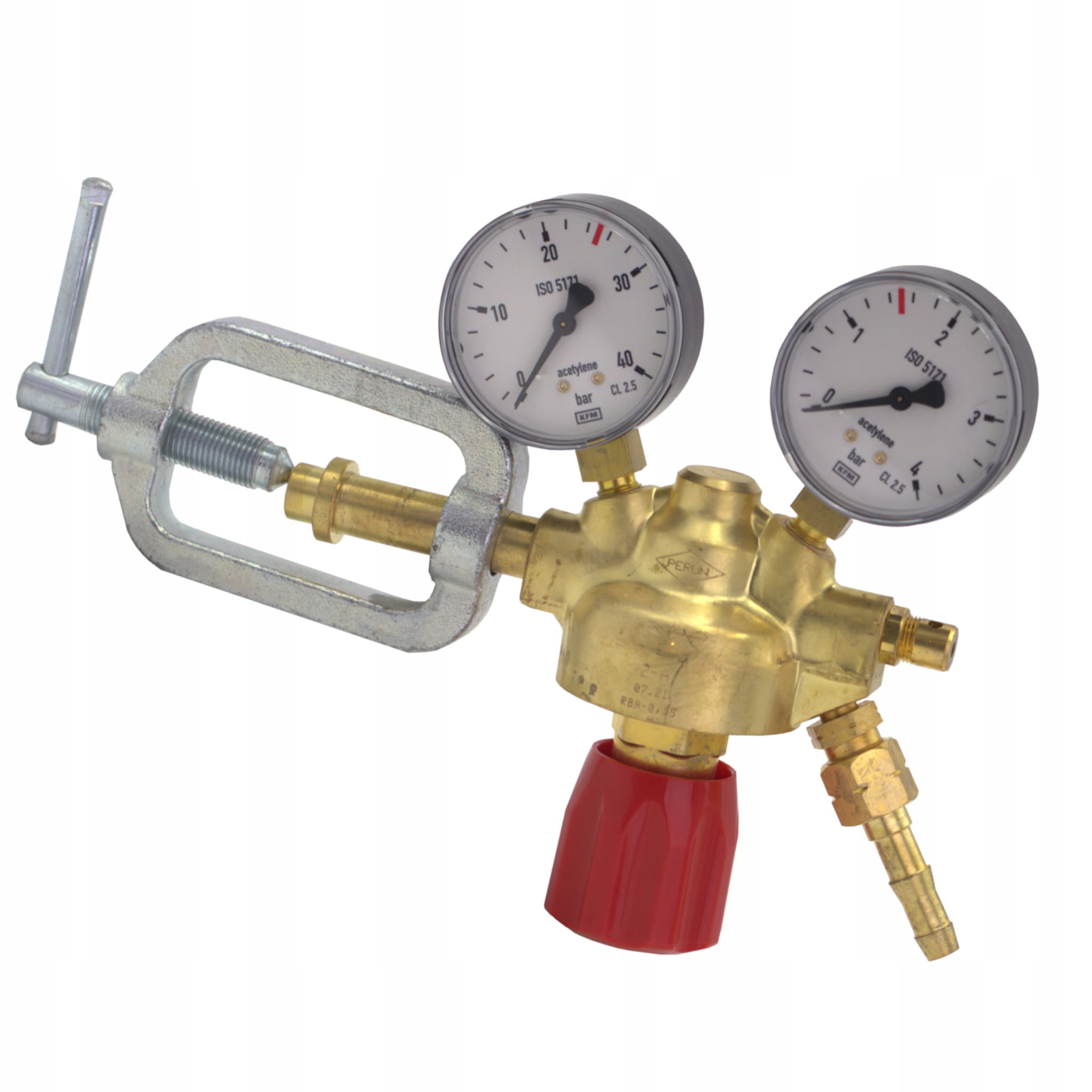

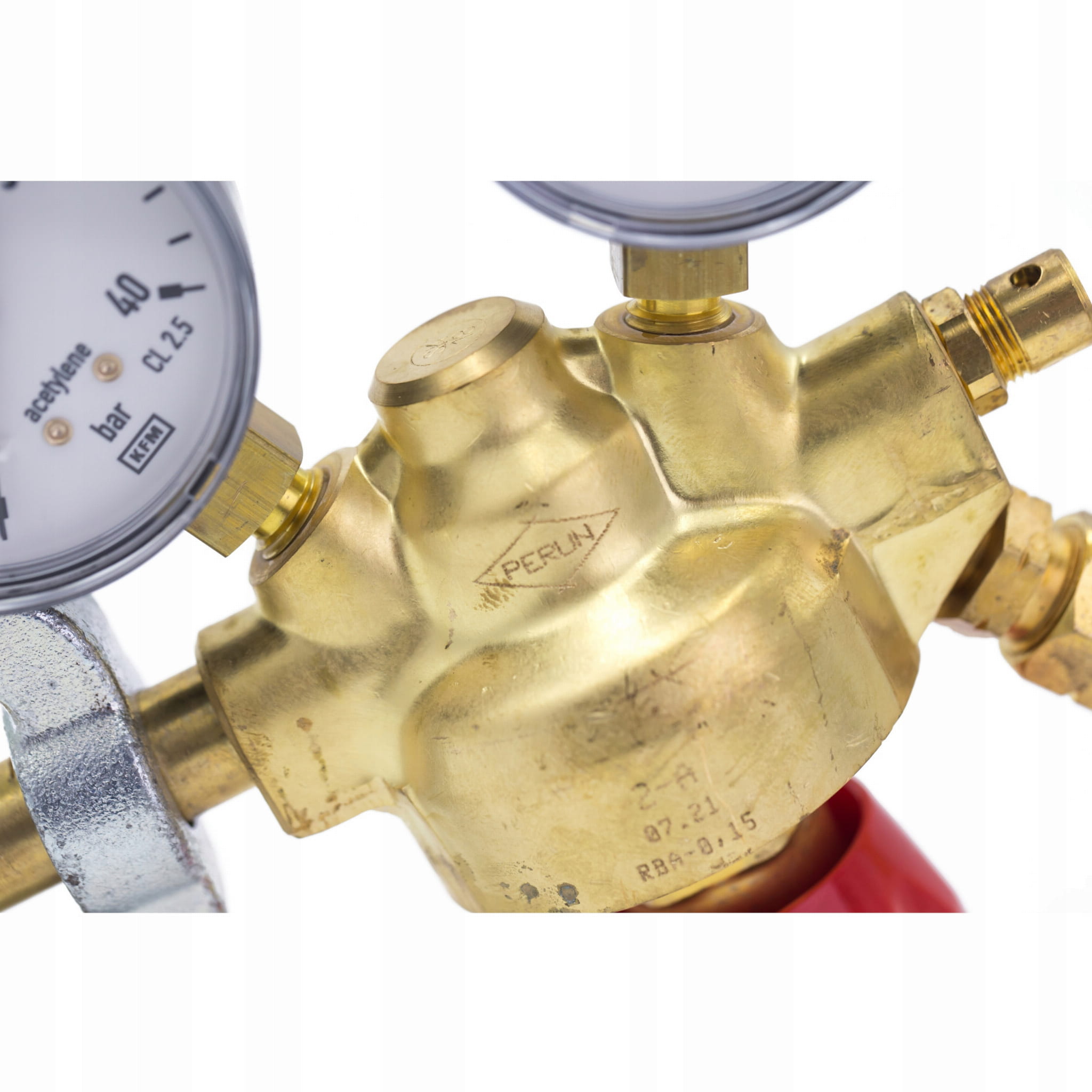

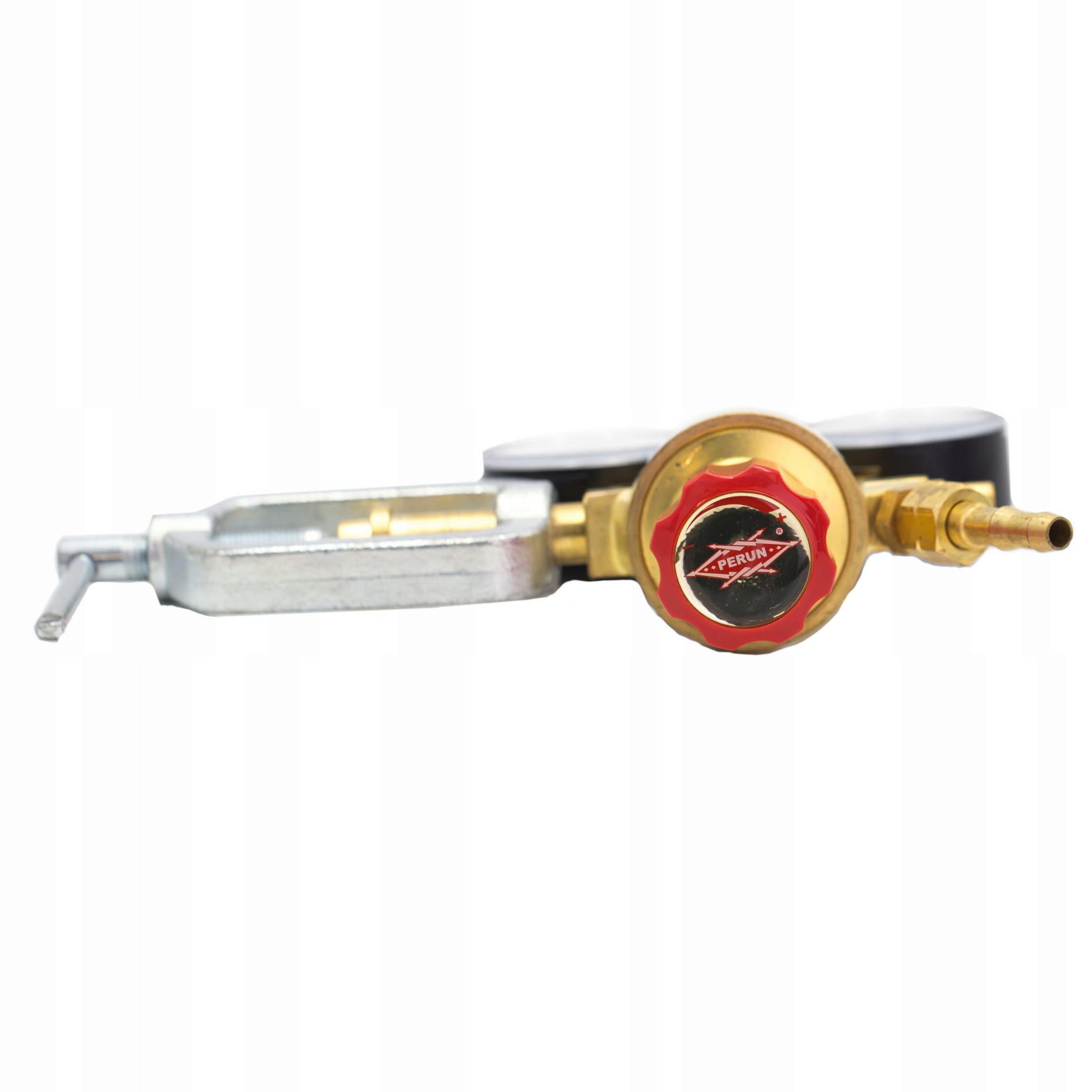

Reduktor butlowy PERUN do Acetylenu RBA-0,15

Reduktor jednostopniowy typu RB jest reduktorem bezdźwigniowym o zmiennej regulacji ciśnienia wylotowego.

Reduktory te pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego. Reduktory typu RB przystosowane są do następujących gazów:

• tlen,
• acetylen,
• wodór,
• powietrze sprężone,
• azot,
• dwutlenek węgla,
• argon,
• hel i propan-butan.

Reduktory wyposażone są w zawory bezpieczeństwa, przez które przy wzroście ciśnienia wylotowego ponad dopuszczalne, zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz. Reduktory mają jednakową konstrukcję, lecz zależnie od rodzaju gazu, dla którego są przeznaczone, mają różne wymiary elementów wewnętrznych i przyłączeniowych. Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie. W reduktorach acetylenowych, jako przyłączenie do butli, stosowane jest jarzmo ze śrubą. Maksymalne ciśnienia wlotowe i wylotowe reduktora oznaczone są, na manometrach, czerwoną kresą.

Służą do obniżania ciśnienia gazów pobieranych bezpośrednio z butli lub baterii butli do wymaganych ciśnień roboczych. Reduktory te w razie braku specjalnych reduktorów sieciowych mogą być przyłączone do sieci rurociągów. Reduktory do tlenu typ RBT-1 mają zastosowanie do wszystkich najczęściej spotykanych prac spawalniczych : do spawania blach o grubości do 20 mm, do cięcia blach o grubości do 200 mm oraz innych procesów, jak : podgrzewanie, lutowanie, opalanie itp.

Reduktory do acetylenu typ RBA-0,15 mają przepustowość wystarczającą dla większości prac spawalniczych. Wszystkie reduktory mogą być wykorzystywane do różnych celów przemysłowych, jeśli stawiane wymagania są zgodne z danymi technicznymi.

DANE TECHNICZNE:

• Rodzaj gazu: Acetylen
• Znamionowe ciśnienie wlotowe: 25 bar
• Znamionowa przepustowość: 5 l/min
• Gwint na wlocie: jarzmo

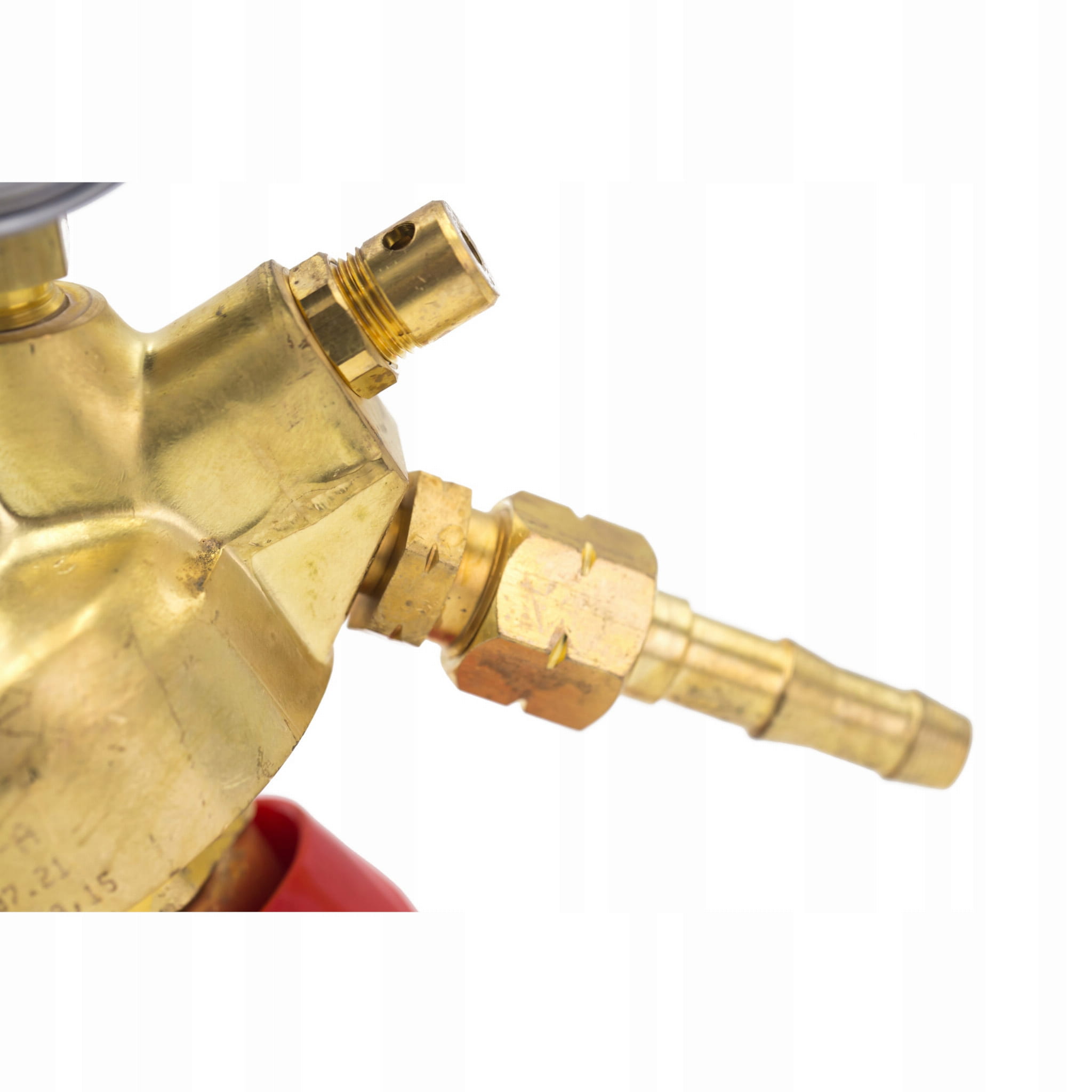

• Króciec wylotowy: 8,0 mm
